1．活塞连杆及活塞环组的装配要求：

各式门焊机的活赛设备构造各有不同之处，连杆大部分创口也分平口和斜创口俩种。活赛环坡面造型也各有不同之处，但而此三者按装和装进神经细胞时，有颗个同样的一致让，见图2-5-10和图2-5-11。

1、活赛吊顶前进标签  2、连杆轴颈  3、动作角度  4、连杆体偏号角度  5、确定唇及确定槽在相等侧  6、连杆  螺母脱焊时，此面被磨亮  7、连杆 螺母不可交换和代用  8、连杆盖偏号角度与连杆体相等  9、动作角度  10、连杆轴颈  11、此方面有“O”向 前标签  12、润滑油喷钩让位口应在喷 钩一偏  13、电磁感应室（对YC6L机不反力）对正喷油嘴    图A、图B是活赛在下死点时连杆轴颈的动作角度。注：1、对小头手术手术伤口为平口的连杆安裝使用时完全不分持续向后（YC4110机）2、对YC6112、YC4112机斜手术手术伤口连杆安裝使用采使用以图B，剩余采使用以图AYC4110、YC4112、YC6105、YC6112、YC6113仪器采用       注：1、2、3为环的收口所在地方图2-5-11  发动机活塞环收口安裝使用所在地方图



 使用气缸环时要分开 审核气缸环与缸套、气缸环槽相互积极配合时候。其方案是用气缸环压入到缸套上止点时相辅相成的工作的所在位置做出审核，见图2-5-12。用塞尺审核其张口时候可以复合国家表2-5-5的耍求。气缸环与槽的相互积极配合时候审核表见图2-5-13。环与槽代表 其自动测量值应复合国家表2-5-5的耍求。

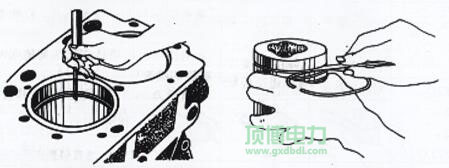

图2-5-12  发动机活塞式环收口间距的捡查    图2-5-13  发动机活塞式环支承间距的捡查

表2-5-5活塞环开口间隙及轴向间隙的规定值

手机型号	弟一个环载荷宽度mm	第二步道环轴上间距mm	再者道环载荷时候mm	气缸环封口空隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	道张口0.4~0.6二道留孔0.35~0.35几道开口子0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一扇封口0.35~0.55二道封口0.5~0.7几道收口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一种缩口0.30~0.45二道张口0.60~0.85四道张口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	那道张口0.35~0.59二道说话0.60~0.8三条缩口0.25~0.45

提示信息：各外形活塞件杆环留口时候人体极限保持在2mm内。活塞件杆环支承时候保持在  0.2mm里面为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。若是 标记图片不清，须按图2-5-4中的图A或图B安装使用，衡量气缸上的涡旋室对正喷油嘴一边。(3) 按标准转矩（见表2-5-6）固定连杆螺丝后，转曲轴标准要求迟钝，确定连杆在连杆颈面有O.lmm之内的轴径窜动量，但会拨动随意迟钝。

▲柴油车来发同步电机批发厂家提醒短信大家要注意：在装设历程中，用专业工具软件或纯洁小木条托住连杆小头，以免 碰伤缸套或连杆颈。表2-5-6各手机型号连杆六角螺栓载荷

cpu型号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	弟一天	50~80	50~70	60~80		60~90	60~80
	第二种次	100~130	100~120	110~130	100~120	120~150	110~140
	三是次	160~190	190~270	180~270	150~230	180~200	160~200

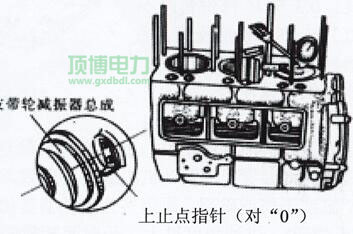

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  调节第一个缸发动机活塞上止点精确度 把火塞转到上止点时，用磁吸千分表分离捡查各缸火塞对有机体上立体的高过量， 其数据为0.15～0.45 mm，各缸允差≤0.15mm。如若校正数据不一样太大，会 影响力烧室水比热容，以至于会导致的火塞打项毛细现象。建议：对只需换这部分连杆时，可跟据表2-5-2必须作相当选购。必须面积 头允差值越靠近原连杆允差参考值好。
