本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机发电站发动机组配电盘箱的帮助： 1、恰当的分发电。 2、以便于对电源电路的启闭操作流程。 3、有较高的安全卫生抗氧化登级，能客观事物的展现电路系统的导通模式。

项目名称：656KW汽油风能柴油发电机的组单机配电箱主要元件明细清单
配电装置箱最主要元器件封装明细表
序号顺序	简称	款型技术参数	工作单位	占比	加工厂
1	塑壳万能断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量设备控器	HGM6110	只	1	众智
3	发电厂机转动速度把握器	C2002	只	1	孚创
4	直流变压器电原电源模块	DC24V	只	1	众智
5	中型之间继电嚣	HH54P    DC24V	只	2	正泰
6	小规模里头继机械	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

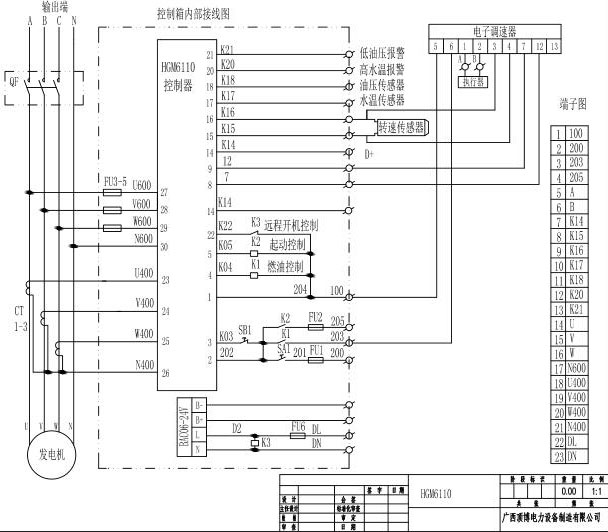

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ehoo-law.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
